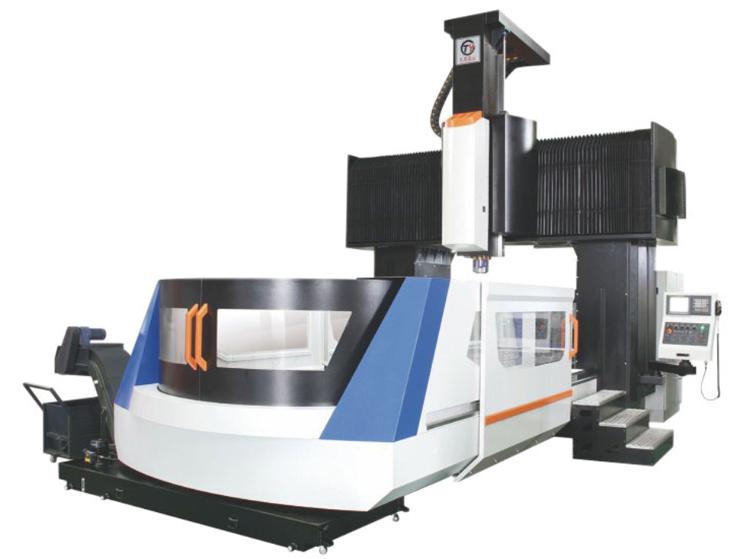

Centro de mecanizado de pórtico, series LM-3013

Centro de mecanizado de pórtico, series LM-3013 se utiliza para el proceso de componentes grandes y complejos de aeronáutica y otras industrias pesadas. Este centro de mecanizado de pórtico es un centro de mecanizado pesado con un husillo de correas que puede alcanzar 6,000rpm, así como una precisión de posicionamiento de 0.035/1000mm.

Parámetros
Modelo LM-3013
Trayectoria
Desplazamiento del eje X (mm) 3200
Desplazamiento del eje Y (mm) 1400
Desplazamiento del eje Z (mm) 800
Distancia del extremo del eje al centro de la tabla (mm) 120-920
Dimensiones de la tabla de trabajo (mm) 1400
Tabla de trabajo
Dimensiones de la tabla de trabajo (mm) 3000×1000
Peso máximo en la tabla (kg) 5000
T-slot (anchura – número de ranuras x espacio) (mm) 7-22×150
Eje
Velocidad estándar del eje (rpm) 6000
Cono del eje BT50φ190
Modo de tracción Correas
Potencia del eje (KW) 22
Alimentación
Alimentación de cortado (mm/min) 8000
Velocidad de alimentación (m/min) 10/10/10
Anchura de los raíles/número de vías (mm) 2-45X2-45Y:Z guía cuadrada
Otros
Potencia de motor de los tres ejes (KW) 7.0/4.5/7.0
Precisión de posicionamiento (mm) 0.035/1000
Reproductibilidad (mm) 0.025
Sistema de control MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque refrigerante (bomba) (HP) 0.48
Toma de potencia (KVA) 40
Presión del aire (bar) 6.5
Peso de la máquina (t) 23
Dimensiones de la máquina (mm) 7705×3286×4160
Componentes
  • Sistema de control y motor
  • Carril-guía cuadrada
  • Husillo mecánico de transmisión por engranaje
  • Depósito de herramientas de tipo cadena
