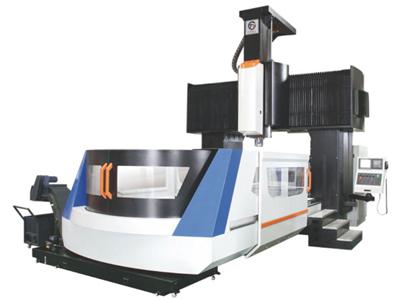

Centro de mecanizado de pórtico, series LM-4025

El centro de mecanizado de pórtico LM-1611 posee 3 ejes X, Y, y Z, con un recorrido de 4000mm, 2700mm and 1000mm respectivamente, y una precisión de posicionamiento de 0.035/1000mm. Este tipo de centro de mecanizado de pórtico tan solo necesita una potencia de 45kVa para funcionar.

Parámetros
Modelo LM-4025
Trayectoria
Desplazamiento del eje X (mm) 4000
Desplazamiento del eje Y (mm) 2700
Desplazamiento del eje Z (mm) 1000
Distancia del extremo del eje al centro de la tabla (mm) 200-1200
Anchura de la plataforma (mm) 2500
Tabla de trabajo
Dimensiones de la tabla de trabajo (mm) 4000×2100
Peso máximo en la tabla (kg) 10000
T-slot (anchura – número de ranuras x espacio) (mm) 9-28×220
Eje
Velocidad estándar (rpm) 6000
Cono del eje BT50φ190
Modo de tracción Correas
Potencia del eje (KW) 22
Alimentación
Alimentación de cortado （mm/min） 8000
Velocidad de alimentación (m/min) 10/12/10
Anchura de los raíles / número de vías (mm) 2-55X2-55Y:Z guía cuadrada
Otros
Potencia de motor de los tres ejes (KW) 7.0/7.0/7.0
Precisión de posicionamiento (mm) 0.035/1000
Reproductibilidad (mm) 0.025
Sistema de control MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque refrigerante (bomba) (HP) 0.48
Toma de potencia (KVA) 45
Presión del aire (bar) 6.5
Peso de la máquina (t) 38
Dimensiones de la máquina (mm) 9800×4450×4950
Componentes
  • Sistema de control y motor
  • Carril-guía cuadrada
  • Husillo mecánico de transmisión por engranaje
  • Depósito de herramientas de tipo cadena
