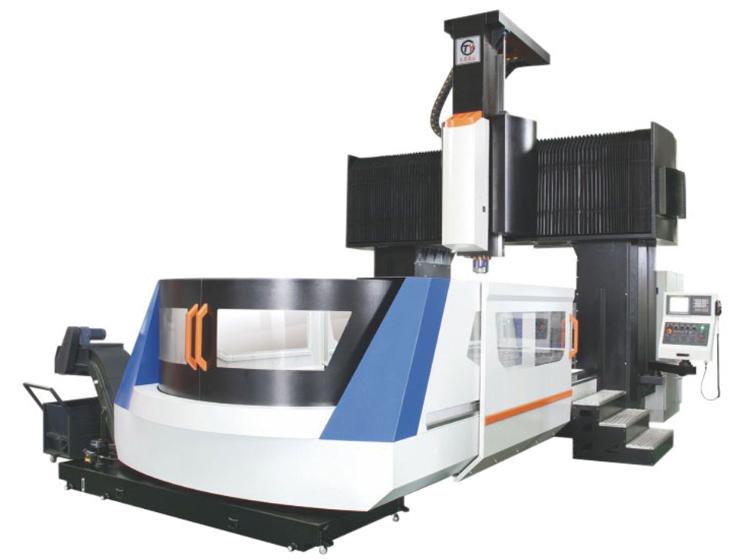

Centro de mecanizado de pórtico, series LM-3022

El centro de mecanizado de pórtico, LM-3022 tiene una anchura de 2200mm y una tabla de trabajo de 3000×1800mm, lo cual permite un peso máximo de 8000kg de materiales de mecanizado al mismo tiempo. Este tipo de centro de mecanizado está diseñado especialmente para el proceso de componentes de gran tamaño de aviones, automóviles, barcos y otras industrias pesadas.

Parámetros
Modelo LM-3022
Trayectoria
Desplazamiento del eje X (mm) 3000
Desplazamiento del eje Y (mm) 2400
Desplazamiento del eje Z (mm) 1000
Distancia del extremo del eje al centro de la tabla (mm) 200-1200
Anchura de la plataforma (mm) 2200
Tabla de trabajo
Dimensiones de la tabla de trabajo (mm) 3000×1800
Peso máximo en la tabla (kg) 8000
T-slot (anchura – número de ranuras x espacio) 9-22×200
Eje
Velocidad estándar del eje (rpm) 6000
Cono del eje BT50φ190
Modo de tracción Correa
Potencia del eje (KW) 22
Alimentación
Alimentación de cortado （mm/min） 8000
Velocidad de alimentación (m/min) 12/12/10
Anchura de los raíles / número de vías (mm) 2-55X2-55Y:Z box guideway
Otros
Potencia de motor de los tres ejes (KW) 7.0/7.0/7.0
Precisión de posicionamiento (mm) 0.035/1000
Reproductibilidad (mm) 0.025
Sistema de control MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque refrigerante (bomba) (HP) 0.48
Toma de potencia (KVA) 45
Presión del aire (bar) 6.5
Peso de la máquina (t) 27
Dimensiones de la máquina (mm) 10260×4950×4800
Componentes
  • Sistema de control y motor
  • Carril-guía cuadrada
  • Husillo mecánico de transmisión por engranaje
  • Depósito de herramientas de tipo cadena
