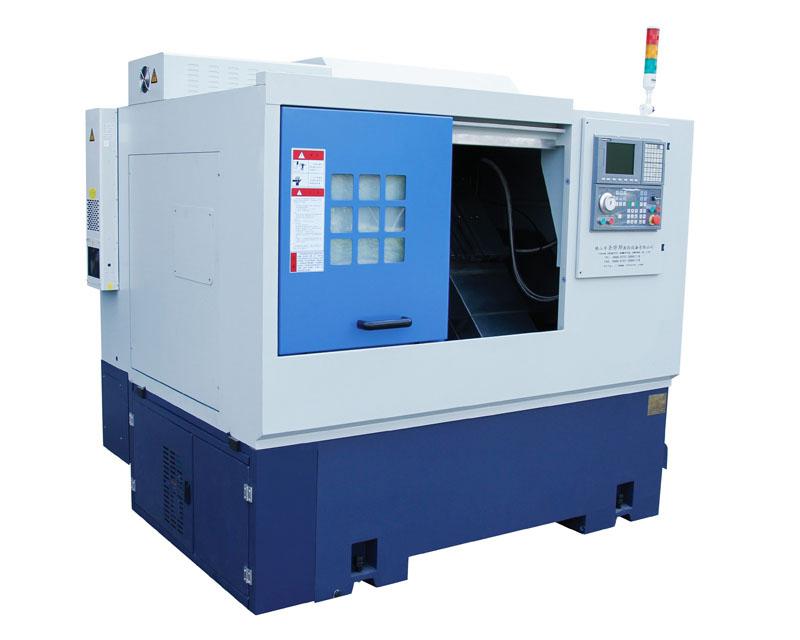

Torno CNC de bancada inclinada, centro de torneado CNC

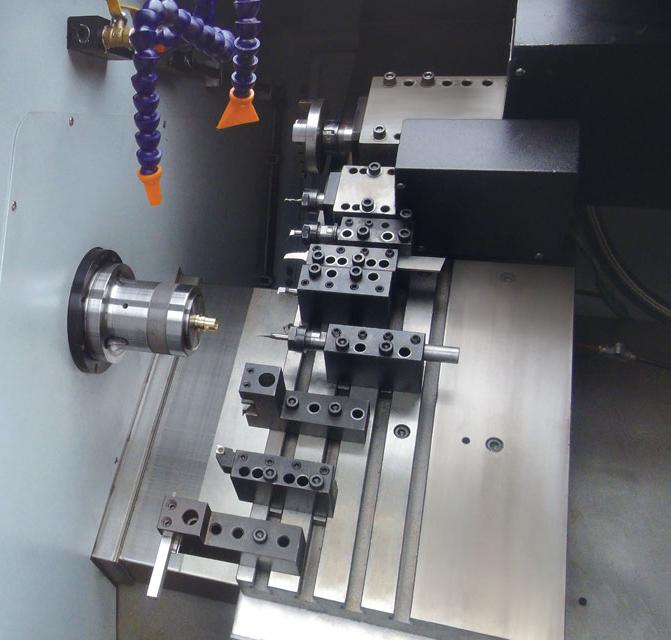

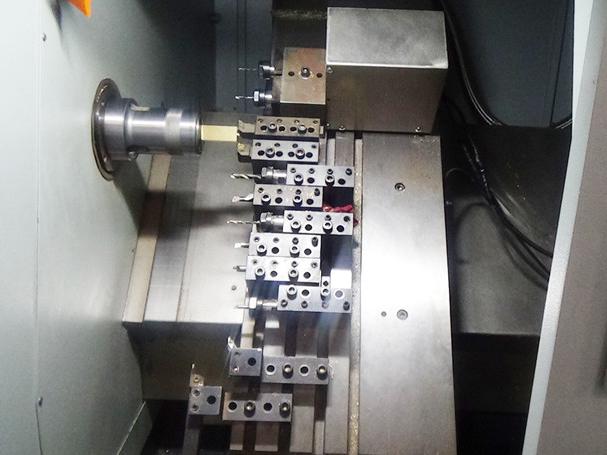

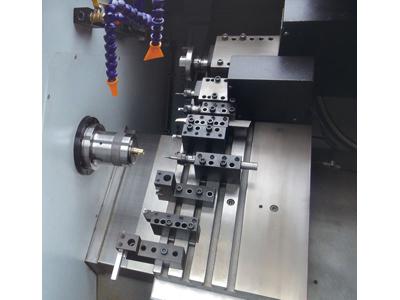

El torno CNC de 2 ejes usa una estructura con una inclinación de montura de 45 grados, lo cual prolonga su vida útil y su funcionamiento estable durante el mecanizado de piezas industriales. El alto par y gran rigidez de la estructura contribuyen en la mejora de la productividad. Además tiene una torreta de herramientas incorporada, con el fin de proporcionar a los clientes una variedad lo suficientemente amplia de herramientas para el mecanizado de componentes complejos, a la vez que se mejora la eficiencia de producción.
Parámetros| Número de serie | GX36 | GX46 | GX52 | GX72 | |
| Trayectoria | |||||
| Diámetro de giro máximo (mm) | φ500mm | ||||
| Diámetro de alimentación máximo del mecanizado (mm) | φ480mm | ||||
| Desplazamiento del eje X (mm) | 600mm | ||||
| Desplazamiento del eje Z (mm) | 350mm | ||||
| Inclinación de la montura | 45° | ||||
| Eje | |||||
| Distancia entre el eje y el centro del depósito de herramientas | 50mm | ||||
| Nariz del eje | A2-4 | A2-5 | A2-6 | A2-8 | |
| Mango hidráulico | 5″ | 6″ | 8″ | 10″ | |
| Abertura interna del eje | φ43mm | φ56mm | φ62mm | Φ86mm | |
| Abertura del agujero pasante | φ35mm | φ45mm | Φ51mm | Φ71mm | |
| Velocidad máxima del eje | 4000r/min (Yaskawa opcional3600r/min) | 4000r/min (Yaskawa opcional3600r/min) | 3500 r/min | 3000 r/min | |
| Potencia del eje | 3.7KW (Yaskawa 4.4 KWopcional) | 5.5KW (Yaskawa 4.4 KW/5.5 KWopcional) | 7.5KW | 11KW | |
| Función del eje C | S/C: (resolución 0.01°) | ||||
| Tracción axial | |||||
| Velocidad de recorrido de los ejes XZ | 20m/min | ||||
| Potencia del servomotor de los ejes XZ | 1.3Kw/1.8Kw (opcional) | ||||
| Guideway | TIPOS | Cilindro | |||
| X-axis | MSR35X1000 | ||||
| Z axis | MSR35X840 | ||||
| Husillo de rosca | X-axis | R32X1054 | |||
| Z axis | R32X831 | ||||
| Posicionamiento constante | X-axis | ±0.0025mm | |||
| Z axis | ±0.0025mm | ||||
| Otros | |||||
| Dimensiones de la máquina (longitud *anchura * altura) | 2350mmX1650mmX2000mm | ||||
| Potencia total | 8.0KW | 9.5KW | 11.5KW | 15.0KW | |
| Peso de la máquina | 4.1T | 4.2T | 4.3T | 4.5T | |
