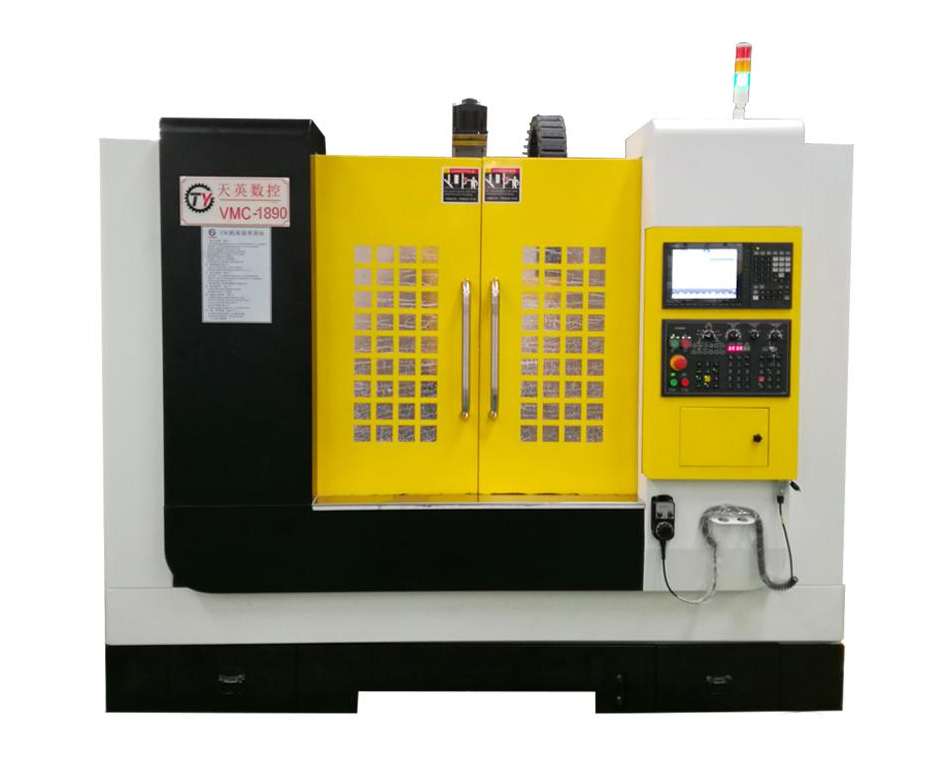

Centro de mecanizado vertical trabajo pesado, series VMC-1890
Centro de mecanizado vertical trabajo pesado, series VMC-1890
El centro de mecanizado vertical con guía cuadrada VMC-1890 está especialmente diseñado para el proceso de varios tipos de productos y la fabricación de moldes. La función principal de este centro de mecanizado es el cortado. Los ejes tienen alcanzan una velocidad de 6000 r.p.m y una precisión de posicionamiento de ±0.005/300mm. Se caracteriza por su bajo consumo de potencia, ya que tan solo necesita 30KVA.
Parámetros
Modelo
VMC-1890
Trayectoria
Desplazamiento del eje X (mm)
1800
Desplazamiento del eje Y (mm)
900
Desplazamiento del eje Z (mm)
800
Distancia del extreme del eje al centro de la tabla (mm)
210-1010
Distancia entre el centro del eje y la columna (mm)
970
Tabla de trabajo
Dimensiones de la tabla de trabajo (mm)
1970×1000
Peso máximo en la tabla (kg)
2000
T-slot (anchura – número de ranuras x espacio) (mm)
18-7×120
Eje
Velocidad estándar del eje (r.p.m)
6000
Potencia del eje (KW)
29.5 (22)
Cono del eje
BT50φ190 (correa)
Alimentación
Velocidad de alimentación de los ejes XY (mm/min)
15000
Velocidad de alimentación del eje Z (mm/min)
13000
Alimentación de cortado triaxial (mm/min)
1-7000
Otros
Potencia del motor de los tres ejes (KW)
4.5/7.0/4.5
Precisión de posicionamiento (mm)
±0.005/300
Reproductividad (mm)
±0.003/300
Sistema de control
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque refrigerante (bomba) (HP)
1/2
Toma de potencia (KVA)
30
Presión del aire (bar)
6-7
Peso de la máquina (kg)
16400
Dimensiones de la máquina (mm)
5100×3400×3200
Componentes
Depósito de herramientas giratorio, con capacidad para 24 unidades.
Dirección: No.5, Jinfu 2nd Road, South China Industrial, LiaoBu Town, Dongguan City, Guangdong Province Contacto: Peter
Tel:+86-769-83030195 Fax:+86-769-85789126
Eje mecánico de tracción directa
Sistema de control y motor
