Centro de mecanizado vertical trabajo pesado, series VMC-1270
Centro de mecanizado vertical trabajo pesado, series VMC-1270

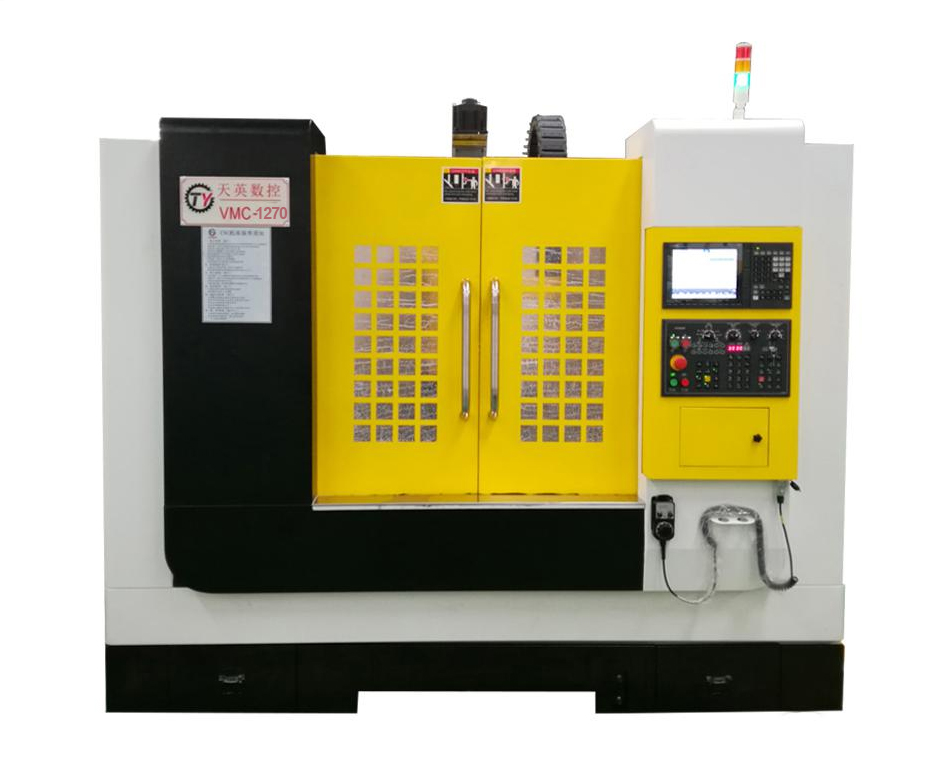

El centro de mecanizado vertical con guía cuadrada, VMC-1270 posee una tabla de trabajo de dimensiones 1360×700mm, y un peso máximo de carga de hasta 1000kg, y su precisión de posicionamiento llega a ±0.005/300mm. Este modelo de centro de mecanizado vertical está diseñado para procesamiento y fabricación de moldes para varios tipos de productos.
Parámetros
Modelo
VMC-1270
Trayectoria
Desplazamiento del eje X (mm)
1200
Desplazamiento del eje Y (mm)
700
Desplazamiento del eje Z (mm)
600
Distancia del extreme del eje al centro de la tabla (mm)
150-750
Distancia entre el centro del eje a la columna (mm)
785
Tabla de trabajo
Dimensiones de la tabla de trabajo (mm)
1360×700
Peso máximo en la tabla (kg)
1000
T-slot (anchura – número de ranuras x espacio) (mm)
18-5×100
Eje
Velocidad estándar del eje (r.p.m)
8000
Potencia del eje (KW)
15 (11)
Cono del eje
BT50φ155 (correa)
Alimentación
Velocidad de alimentación de los ejes XY (mm/min)
18000
Velocidad de alimentación del eje Z (mm/min)
15000
Alimentación de cortado triaxial (mm/min)
1-10000
Otros
Potencia del motor de los tres ejes (KW)
3.0/3.0/3.0
Precisión de posicionamiento (mm)
±0.005/300
Reproductibilidad (mm)
±0.003/300
Sistema de control
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque refrigerante (bomba) (HP)
1/2
Toma de potencia (KVA)
25
Presión del aire (bar)
6-7
Peso de la máquina (kg)
11500
Dimensiones de la máquina (mm)
3560×3150×2850
Componentes
Depósito de herramientas giratorio, con capacidad para 24 unidades.
