Fabricante especializado de equipos de mecanizado CNC, con más de 13 años de experiencia en diseño y producción
Centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de taladrado y fresado CNC, tornos CNC , Centro de mecanizado vertical de trabajo pesado(heavy duty), con 3 guías cuadradas

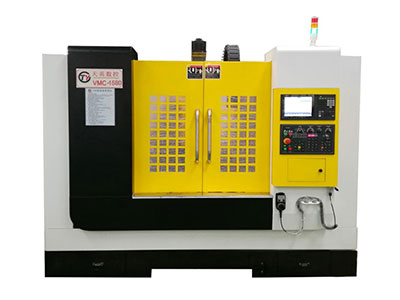

Centro de mecanizado vertical trabajo pesado, series VMC-1580
Centro de mecanizado vertical trabajo pesado, series VMC-1580
El centro de mecanizado vertical con guía cuadrada VMC-1580 posee una mesa de trabajo de 1700×800mm, con una capacidad de carga máxima de 1500kg. Suele utilizarse para el proceso de diferentes productos, así como para la fabricación de moldes.
Parámetros
Modelo
VMC-1580
Trayectoria
Desplazamiento del eje X (mm)
1500
Desplazamiento del eje Y (mm)
800
Desplazamiento del eje Z (mm)
700
Distancia del extremo del eje al centro de la tabla (mm)
180-880
Distancia entre el centro del eje y la columna (mm)
900
Tabla de trabajo
Dimensiones de la tabla de trabajo (mm)
1700×800
Peso máximo en la tabla (kg)
1500
T-slot (anchura – número de ranuras x espacio) (mm)
18-7×120
Eje
Velocidad estándar del eje (r.p.m)
6000
Potencia del eje (KW)
25 (18.5)
Cono del eje
BT50φ190 (correa)
Alimentación
Velocidad de alimentación de los ejes XY (mm/min)
15000
Velocidad de alimentación del eje Z (mm/min)
13000
Alimentación de cortado triaxial (mm/min)
1-7000
Otros
Potencia del motor de los tres ejes (KW)
4.5/4.5/4.5
Precisión de posicionamiento (mm)
±0.005/300
Reproductibilidad (mm)
±0.003/300
Sistema de control
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque refrigerante (bomba) (HP)
1/2
Toma de potencia (KVA)
30
Presión del aire (bar)
6-7
Peso de la máquina (kg)
14000
Dimensiones de la máquina (mm)
4650×3300×3200
Componentes
Depósito de herramientas giratorio, con capacidad para 24 unidades.
Dirección: No.5, Jinfu 2nd Road, South China Industrial, LiaoBu Town, Dongguan City, Guangdong Province Contacto: Peter
Tel:+86-769-83030195 Fax:+86-769-85789126
Eje mecánico de tracción directa
Sistema de control y motor
