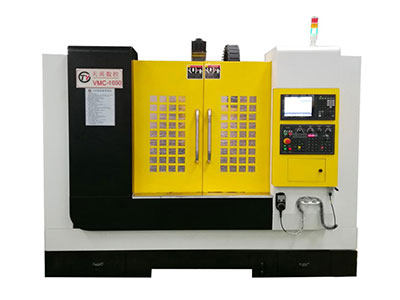

Centro de mecanizado vertical trabajo pesado, series VMC-1690
Centro de mecanizado vertical trabajo pesado, series VMC-1690
El recorrido de los ejes X, Y, y Z del centro de mecanizado vertical con guía cuadrada VMC-1690 son 1600nm, 900nm and 680nm, respectivamente. En el proceso de mecanizado de los productos, su precisión de posicionamiento es de ±0.005/300mm y su reproductibilidad es de ±0.003/300. Esto asegura una alta precisión en los productos resultantes. Este centro de mecanizado está pensado para el proceso de productos y fabricación de moldes.
Parámetros
Modelo
VMC-1690
Trayectoria
Desplazamiento del eje X (mm)
1600
Desplazamiento del eje Y (mm)
900
Desplazamiento del eje Z (mm)
680
Distancia del extremo del eje al centro de la tabla (mm)
210-1010
Distancia entre el centro del eje y la columna (mm)
970
Tabla de trabajo
Dimensiones de la tabla de trabajo (mm)
1860×1000
Peso máximo en la tabla (kg)
2000
T-slot (anchura – número de ranuras x espacio) (mm)
18-7×120
Eje
Velocidad estándar del eje (r.p.m)
6000
Potencia del eje (KW)
25 (18.5)
Cono del eje
BT50φ190 (correa)
Alimentación
Velocidad de alimentación de los ejes XY (mm/min)
15000
Velocidad de alimentación del eje Z (mm/min)
13000
Alimentación de cortado triaxial (mm/min)
1-7000
Otros
Potencia del motor de los tres ejes (KW)
4.5/4.5/4.5
Precisión de posicionamiento
±0.005/300
Reproductibilidad (mm)
±0.003/300
Sistema de control
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque refrigerante (bomba) (HP)
1/2
Toma de potencia (KVA)
30
Presión del aire (bar)
6-7
Peso de la máquina (kg)
14500
Dimensiones de la máquina (mm)
5100×3400×3200
Componentes

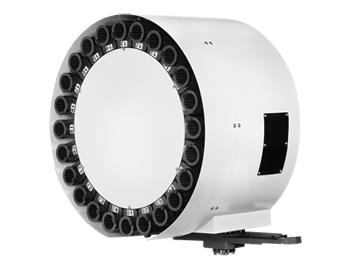

Depósito de herramientas giratorio, con capacidad para 24 unidades.
Dirección: No.5, Jinfu 2nd Road, South China Industrial, LiaoBu Town, Dongguan City, Guangdong Province Contacto: Peter
Tel:+86-769-83030195 Fax:+86-769-85789126

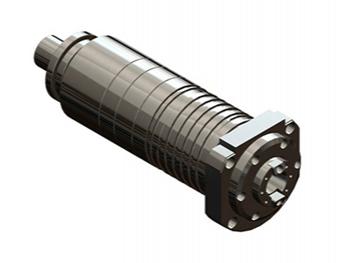

Eje mecánico de tracción directa

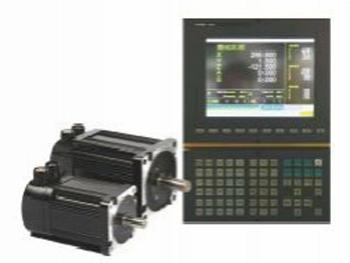

Sistema de control y motor
