Fabricante especializado de equipos de mecanizado CNC, con más de 13 años de experiencia en diseño y producción
Centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de taladrado y fresado CNC, tornos CNC , Centro de mecanizado vertical

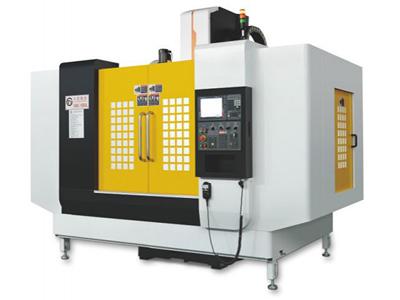

Este modelo de centro de mecanizado vertical posee guías verticales en los ejes XY, y una guía cuadrada en el eje Z. Con una capacidad de 24 herramientas en el depósito, es perfecto para el mecanizado de piezas complejas, gracias al husillo capaz de soportar una mayor tensión para el proceso de productos de mecanizado de mayor precisión.
Parámetros técnicos
Modelo
L-850
Trayectoria
Desplazamiento del eje X (mm)
800
Desplazamiento del eje Y (mm)
500
Desplazamiento del eje Z (mm)
500
Distancia del extremo del eje al centro de la tabla (mm)
110-610
Distancia entre el centro del eje y la columna (mm)
560
Tabla de trabajo
Dimensiones de la tabla de trabajo (mm)
1000×500
Peso máximo en la tabla (kg)
600
Cantidad de T-slot
5
Tamaño del T-slot (mm)
18
Eje
Velocidad estándar del eje (r.p.m)
8000
Velocidad no estándar del eje (r.p.m)
12000-15000
Potencia del eje (KW)
10 (7.5)
Cono del eje
BT-40
Alimentación
Velocidad de alimentación triaxial (mm/min)
30000/30000/18000
Alimentación de cortado triaxial (mm/min)
1-8000
Otros
Potencia del motor de los tres ejes (KW)
2/2/3
Precisión de posicionamiento (mm)
±0.005/300
Reproductibilidad (mm)
±0.003/300
Sistema de control
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque refrigerante (bomba) (HP)
1/2
Toma de potencia (KVA)
35
Presión del aire (bar)
6-7
Peso de la máquina (kg)
6000
Dimensiones de la máquina (mm)
2650×2700×2500
Componentes
Sistema de control y motor

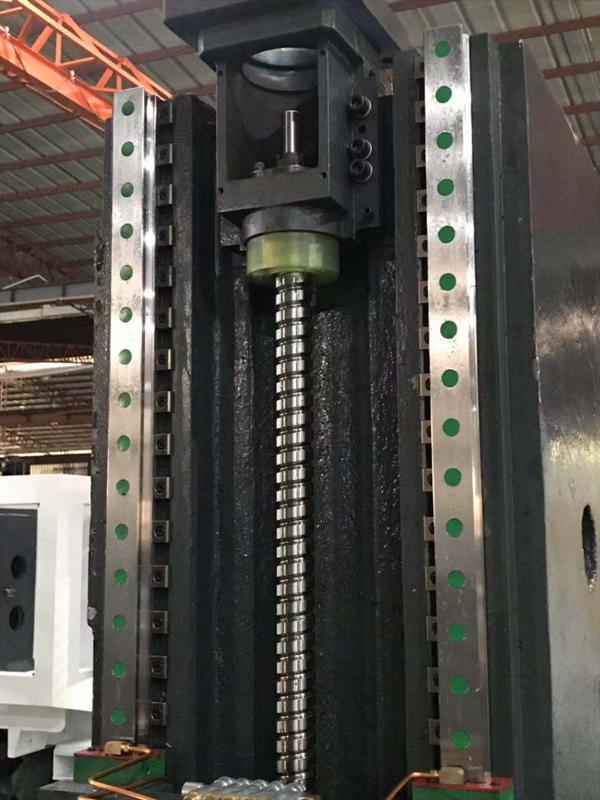

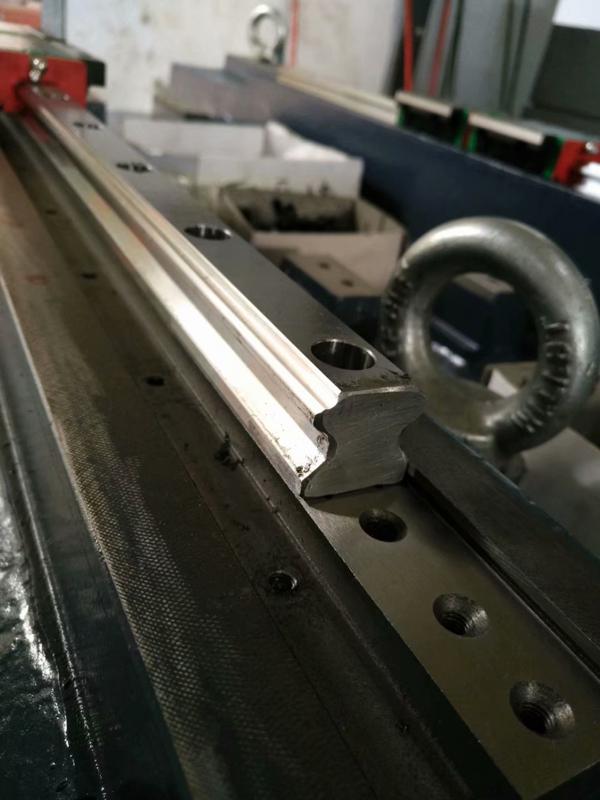

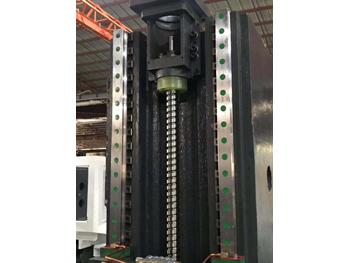

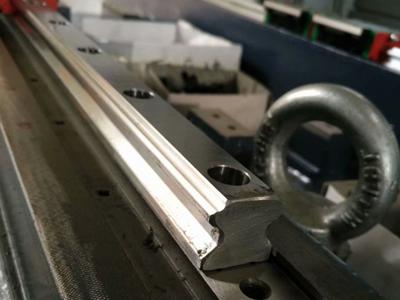

Ejes XY adoptan carril-guía linear, mientras que el eje Z adopta carril-guía cuadrada
Ejes XY adoptan carril-guía linear, mientras que el eje Z adopta carril-guía cuadrada
Husillo mecánico de tracción directa

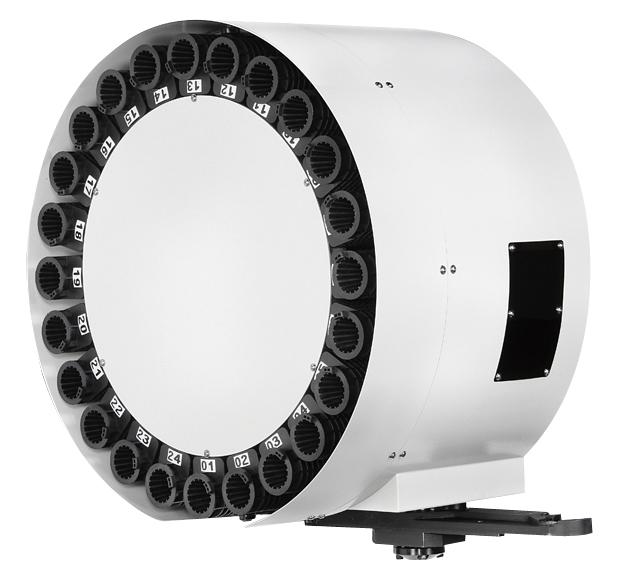

Depósito de herramientas, con capacidad de 24 unidades
