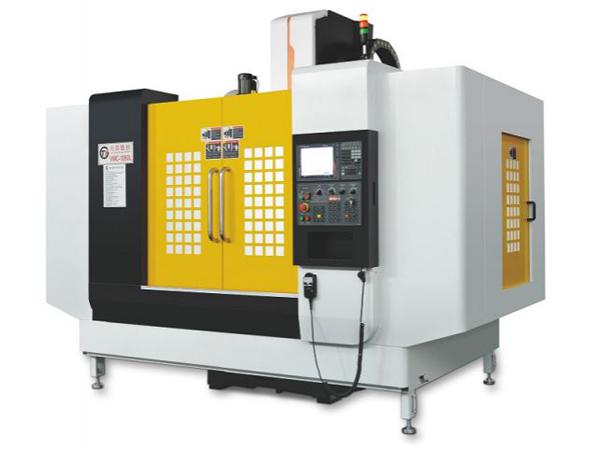

Centro de mecanizado vertical con 2 guías lineales, series L-1060
Centro de mecanizado vertical con 2 guías lineales, series L-1060
El centro de mecanizado vertical guía cuadrada Z y guías lineales XY serie L-1060, posee guías verticales en los ejes XY, y una guía cuadrada en el eje Z. Estas características permiten un transporte rápido de las piezas de mecanizado, mejorando la eficiencia de trabajo. Los ejes X, Y, y Z de este modelo de centro de mecanizado son de 100mm, 600mm and 600mm, respectivamente. Su tabla de trabajo tiene una capacidad máxima de 800kg.
Parámetros técnicos
Modelo
L-1060
Trayectoria
Desplazamiento del eje X (mm)
1000
Desplazamiento del eje Y (mm)
600
Desplazamiento del eje Z (mm)
600
Distancia del extreme del eje al centro de la tabla (mm)
150-750
Distancia entre el centro del eje y la columna (mm)
600
Tabla de trabajo
Dimensiones de la tabla de trabajo (mm)
1200×600
Peso máximo en la tabla (kg)
800
Cantidad de T-slot
5
Tamaño del T-slot (mm)
18
Eje
Velocidad estándar del eje (r.p.m)
8000
Velocidad no estándar del eje (r.p.m)
12000-15000
Potencia del eje (KW)
15 (11)
Cono del eje
BT-40
Alimentación
Velocidad de alimentación triaxial (mm/min)
30000/30000/18000
Alimentación de cortado triaxial (mm/min)
1-8000
Otros
Potencia del motor de los tres ejes (KW)
3/3/3
Precisión de posicionamiento (mm)
±0.005/300
Reproductibilidad (mm)
±0.003/300
Sistema de control
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque refrigerante (bomba) (HP)
1/2
Toma de potencia (KVA)
35
Presión del aire (bar)
6-7
Peso de la máquina (kg)
8000
Dimensiones de la máquina (mm)
3310×2650×2900
Componentes
Sistema de control y motor
Ejes XY adoptan carril-guía linear, mientras que el eje Z adopta carril-guía cuadrada
Ejes XY adoptan carril-guía linear, mientras que el eje Z adopta carril-guía cuadrada
Husillo mecánico de tracción directa
Depósito de herramientas, con capacidad de 24 unidades
